miten kalvopumput toimivat?

Kalvopumput käytä joustavaa kalvoa, joka värähtelee edestakaisin luoden tyhjiön nesteen ottamiseen ja positiivisen paineen sen poistamiseksi. Tämä edestakaisin liikkuva siirtomekanismi varmistaa tiiviyden käyttömekanismin ja pumpattavan nesteen välillä, mikä tekee siitä ihanteellisen syövyttävien, hankaavien tai viskoosien nesteiden käsittelyyn ilman vuotoja.

Ydinmekanismi: Kuinka kalvopumppu toimii?

Kalvopumpun perustoiminta perustuu tilavuuden muutokseen pumppukammiossa, jota helpottaa joustavan kalvon liike. Kun kalvo vedetään pois pumpun päästä, kammion tilavuus kasvaa, mikä vähentää sisäistä painetta. Tämä luo tyhjiön, joka vetää nestettä tuloventtiilin läpi. Päinvastoin, kun kalvoa työnnetään pumpun päätä kohti, tilavuus pienenee, mikä lisää painetta ja pakottaa nesteen ulos poistoventtiilin läpi.

Ymmärtääkseen kuinka kalvopumput toimivat yksityiskohtaisesti on tarkasteltava kaksitahtista sykliä:

• Imuisku: Kalvo liikkuu ulospäin luoden matalapainevyöhykkeen. The tulon takaiskuventtiili avautuu paine-eron takia, jolloin neste pääsee sisään kammioon, kun taas poistoaukon takaiskuventtiili pysyy tiiviisti suljettuna.
• Purkaushalvaus: Kalvo liikkuu sisäänpäin puristaen nestettä. Lisääntynyt paine pakottaa tulon takaiskuventtiili sulkea ja poistoaukon takaiskuventtiili aukeaa ja poistaa nesteen poistoputkeen.

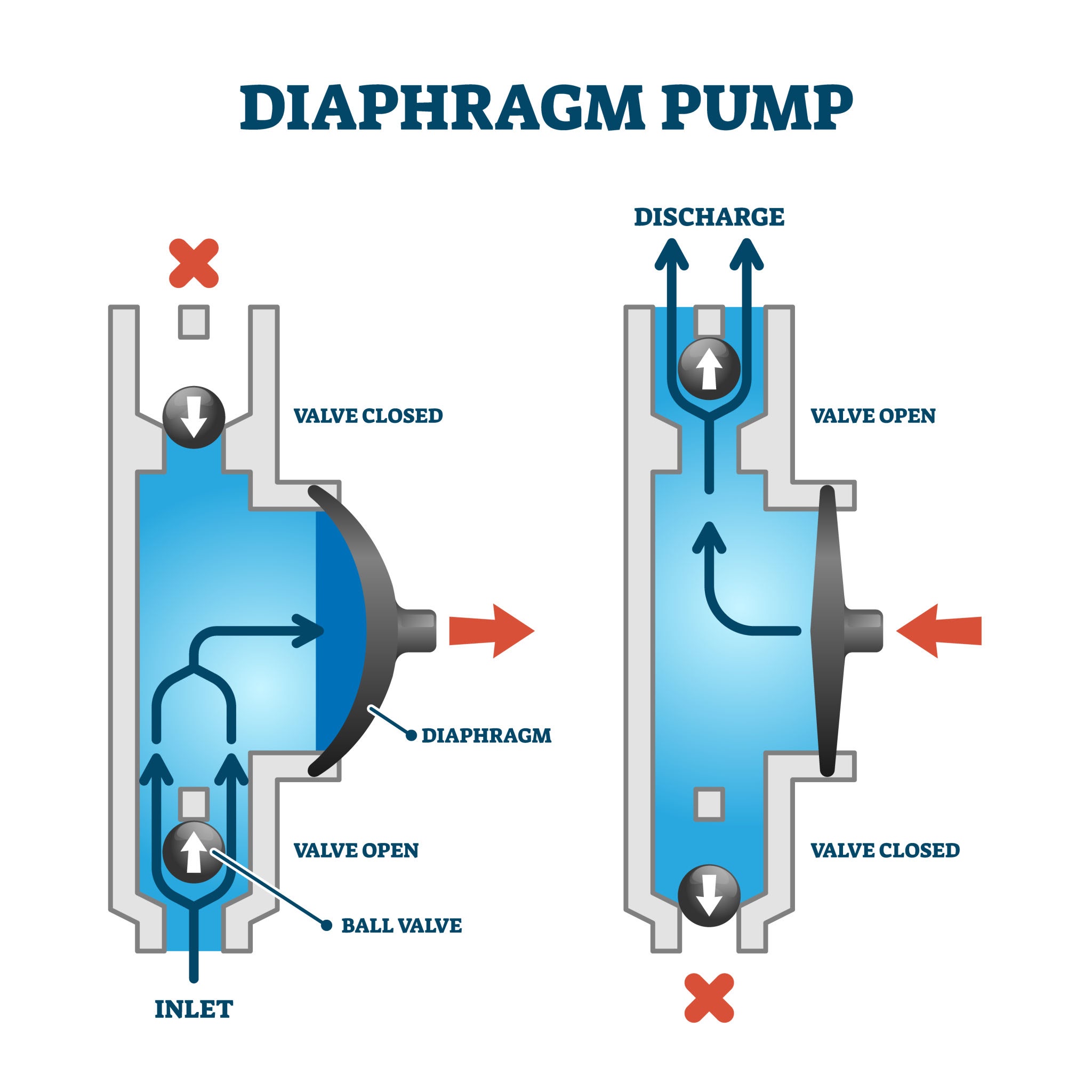

[Kuva kalvopumpun toimintaperiaatteesta]

Kalvopumppujen tyypit ja niiden ainutlaatuiset toiminnot

Kalvopumput luokitellaan ensisijaisesti teholähteensä mukaan: ilmakäyttöiset kaksoiskalvopumput (AODD) ja mootttaiikäyttöiset (mekaaniset/hydrauliset) pumput. Jokainen tyyppi hyödyntää samaa peruskalvoliikettä, mutta eroaa energian siirtämisestä itse kalvoon.

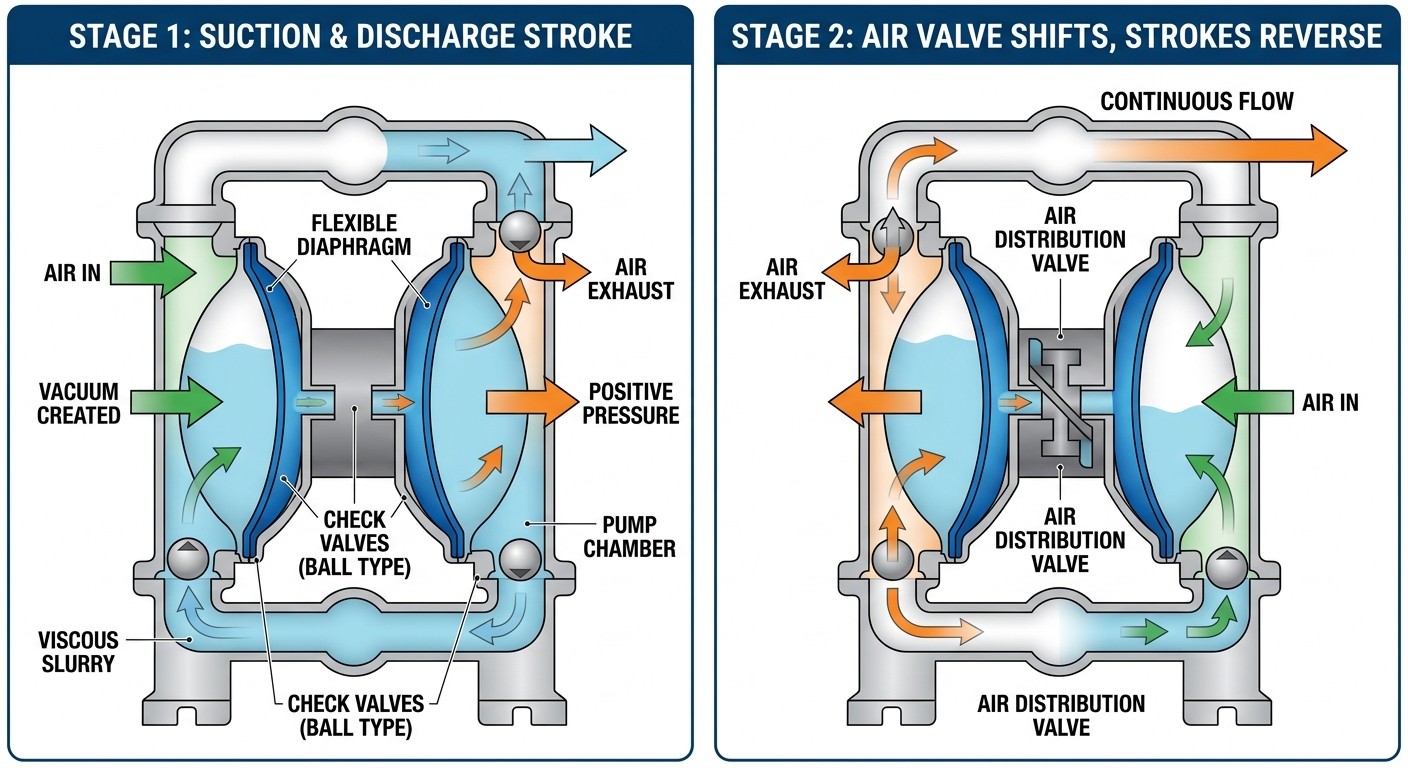

1. Ilmakäyttöiset kaksoiskalvopumput (AODD).

AODD-pumput käyttävät paineilmaa siirtämään yhteistä akselia, joka yhdistää kaksi kalvoa, mikä mahdollistaa jatkuvan pumppaustoiminnan. Kun ilmaa ohjataan kalvon A takaosaan, se työntää nestettä ulos ensimmäisestä kammiosta. Samanaikaisesti kalvoa B vedetään sisäänpäin, jolloin syntyy imu toiseen kammioon. Ilmanjakoventtiili varmistaa, että ilmansyöttö tapahtuu vuorotellen molemmille puolille.

2. Mekaanisesti toimivat kalvopumput

Mekaanisesti toimivat pumput käyttävät kampea tai epäkeskovaihteistomekanismia kalvon fyysiseen vetämiseen ja työntämiseen. Tämä malli on yleinen pienemmissä sovelluksissa ja annostelupumpuissa, joissa vaaditaan iskunpituuden tarkkaa hallintaa. Se on erittäin tehokas matalapaineisten kemikaalien annostelussa.

3. Hydraulisesti toimivat kalvopumput

Hydrauliset kalvopumput käyttävät mäntää paineistamaan hydraulinestettä, joka sitten liikuttaa kalvoa. Koska kalvo on "tasapainotettu" hydraulinesteen ja pumpattavan nesteen välillä, se kokee vähemmän mekaanista rasitusta, joten tämä tyyppi sopii korkeapaineisiin teollisiin sovelluksiin (jopa 100 baaria tai enemmän).

Suorituskyvyn vertailu: AODD vs. mekaaninen vs. hydraulinen

Oikean kalvopumpun valinta riippuu vaaditusta paineesta, virtausnopeudesta ja käsiteltävän nesteen laadusta. Alla on yksityiskohtainen vertailu kolmesta ensisijaisesta tekniikasta.

Ominaisuus	AODD pumput	Mekaaniset pumput	Hydraulipumput
Virtalähde	Paineilma	Sähkömoottori	Sähkö/Hydraulinen
Max paine	Keskitaso (8-10 baaria)	Matalasta keskitasoon	Erittäin korkea (100 bar)
Itsetäyttö	Erinomainen	Hyvä	Hyvä
Kiinteiden aineiden käsittely	Erinomainen	Rajoitettu	Rajoitettu
Paras käyttökotelo	Lietteet/kemikaalit	Vedenkäsittely	Korkeapaineinen annostelu

Taulukko 1: Kalvopumpputekniikoiden vertaileva analyysi suorituskykymittareiden mukaan

Kalvopumppujen käytön tärkeimmät edut

Kalvopumpun ensisijainen etu on sen tiivisteetön rakenne, joka eliminoi vuotojen riskin ja vähentää huoltotarvetta. Toisin kuin keskipakopumput, jotka vaativat mekaanisia tiivisteitä tai tiivisteitä, joustava kalvo toimii staattisena tiivisteenä.

• Run-Dry -ominaisuus: Useimmat AODD pumput voi toimia kuivana pitkiä aikoja vahingoittamatta sisäisiä osia, koska siinä ei ole pyöriviä osia, jotka tuottavat lämpöä kitkasta.
• Upotusvaihtoehdot: Monet kalvopumput on suunniteltu upotettaviksi täysin pumppaamaan nesteeseen edellyttäen, että poistoilma tuuletetaan nestepinnan yläpuolelle.
• Leikkausherkkyys: Ne tarjoavat hellävaraisen pumppaustoiminnon, mikä on kriittistä leikkausherkät nesteet kuten elintarviketuotteet (kastikkeet, kermat) tai polymeerit, jotka voivat hajota muiden pumpputyyppien nopean pyörimisen vaikutuksesta.
• Räjähdyssuojattu: Koska AODD-pumput toimivat ilmalla eikä sähköllä, ne ovat luonnostaan ATEX-luokiteltu ja turvallinen käytettäväksi vaarallisissa tai räjähdysalttiissa ympäristöissä.

Huolto ja yleiset haasteet

Yleisin vikakohta näissä järjestelmissä on itse kalvo, joka lopulta väsyy jatkuvan edestakaisen liikkeen vuoksi. Ymmärtäminen kuinka kalvopumput toimivat sisältää sen tunnistamisen, että kalvo on kuluva osa.

Kalvon materiaalin valinta

Oikean materiaalin valinta on elintärkeää pitkäikäisyyden kannalta. Esimerkiksi PTFE (teflon) tarjoaa erinomaisen kemiallisen kestävyyden, mutta on vähemmän joustava kuin Santoprene or Nitraatti . Kemiallisia käsittelylaitoksia koskevassa tutkimuksessa vaihtaminen yhteensopivampaan elastomeeriin lisäsi kalvon käyttöikää yli 300 %, mikä lyhensi seisokkeja merkittävästi.

Venttiilin esteet

Takaiskuventtiilien (pallo- tai läppätyyppisten) on istuttava täydellisesti virtauksen ylläpitämiseksi. Jos kiinteä hiukkanen tarttuu venttiilin istukkaan, pumppu menettää tehonsa. Hyödyntämällä painotetut venttiilipallot voi usein ratkaista ongelmia, joissa neste on liian viskoosia, jotta tavalliset pallot pääsevät paikalleen nopeasti.

Usein kysytyt kysymykset: Kalvopumpun toiminnan ymmärtäminen

Johtopäätös

Kysymyksen "miten kalvopumput toimivat" hallitseminen antaa teollisuudelle mahdollisuuden optimoida nesteensiirtoprosessinsa turvallisuuden ja tehokkuuden vuoksi. Olitpa tekemisissä aggressiivisten kemikaalien, paksujen lietteiden tai herkkien elintarvikkeiden kanssa, kalvopumppu on edelleen yksi monipuolisimmista ja luotettavimmista työkaluista nykyaikaisessa suunnittelussa. Valitsemalla oikean käyttötyypin ja materiaalin voit varmistaa pitkäikäisen, vuotamattoman ratkaisun haastavimpiin pumppaustarpeisiisi.
