Kuinka kalvopumppu säätää painekytkintä: askel askeleelta

A kalvopumppu säätää painekytkintään muuttamalla sisäisen jousimekanismin kireyttä, joka määrittää sisään- ja katkaisupaineen kynnysarvot. Painekytkin on mekaaninen tai elektroninen laite, joka valvoo järjestelmän painetta ja ohjaa pumpun moottoria halutun painealueen ylläpitämiseksi. Hydraulic Instituten pumppusäätimiä koskevien standardien mukaisesti oikein säädetty painekytkin voi ylläpitää painetta plus tai miinus 2 psi:n sisällä asetuspisteestä. Vuonna a kalvopumppu , kytkin on tyypillisesti asennettu suoraan pumpun päähän tai poistolinjaan. Tässä artikkelissa selitetään a. painekytkimen toimintaperiaate, säätömenettely ja vianetsintä kalvopumppu , käyttämällä tietoja valmistajan teknisistä tiedoista ja kenttähuoltooppaista.

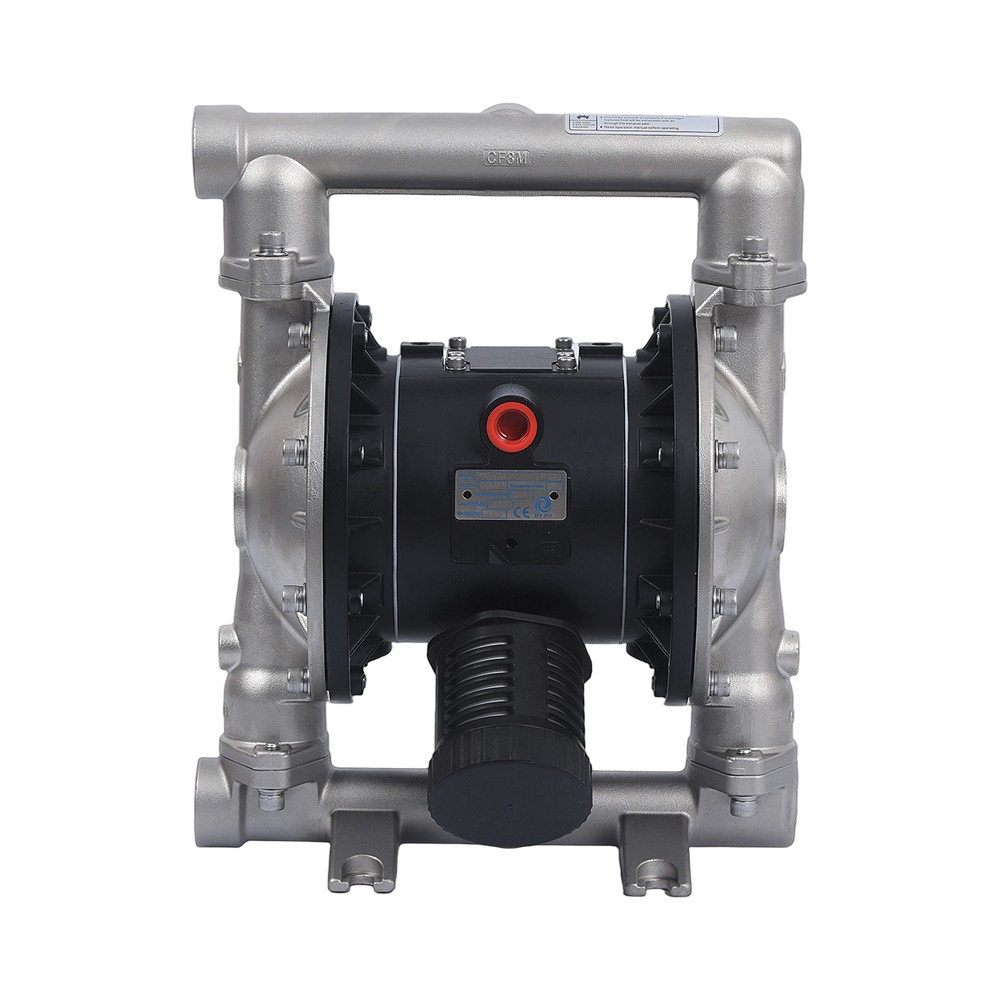

Kuinka kalvopumppu ja painekytkin toimivat yhdessä

Kalvopumppu liikuttaa nestettä liikuttamalla joustavaa kalvoa edestakaisin, kun taas painekytkin käynnistää ja sammuttaa pumpun järjestelmän paineen perusteella. Pumpun moottori käyttää mäntää tai huojuntalevyä, joka taivuttaa kalvoa luoden imu- ja poistoiskuja. Painekytkin tunnistaa ulostulopaineen pumpun koteloon liitetyn pienen portin kautta. Kun paine putoaa esiasetettuun kytkeytymispisteeseen (esim. 30 psi), kytkin sulkee sähköpiirin ja käynnistää pumpun moottorin. Kun paine nousee katkaisukohtaan (esim. 50 psi), kytkin avaa piirin pysäyttäen moottorin. Tämä sykli toistuu automaattisesti. Yleisiä käyttökohteita ovat maatalousruiskut, matkailuautojen vesijärjestelmät ja teollisuuden puhdistuslaitteet. Yhdysvaltain energiaministeriön Motor Systems Efficiency Guide -oppaassa todetaan, että oikein säädetyt pumppuohjaimet voivat vähentää energiankulutusta jopa 20 % jatkuvasti käyviin pumppuihin verrattuna.

Painekytkimen sisäinen mekanismi

Tavallinen mekaaninen painekytkin käyttää jousikuormitettua kalvoa, joka puristuu säädettävää jousta vasten, jolloin jousen jännitys määrää suoraan kytkentäpaineet. On olemassa kahta päätyyppiä: yksijousikytkimiä, joissa yksi jousi ohjaa sekä päälle- että katkaisua (kiinteällä tasauspyörästöllä) ja kaksoisjousikytkimet, joissa erilliset jouset asettavat itsenäisesti kytkentä- ja katkaisupaineet. Ero on tyypillisesti 15-25 psi vesipumppusovelluksissa. Esimerkiksi kytkimen, joka on asetettu arvoon 30-50 psi, sisäänkytkentä on 30 psi ja ero 20 psi. Jousen kireys säädetään kiertämällä mutteria tai ruuvia. Suurempi jousi katkaisupaineelle ja pienempi jousi katkaisupaineelle ovat yleisiä kaksoisjousimalleissa. Alla olevassa taulukossa on yhteenveto tyypillisistä painekytkimien asetuksista kalvopumppusovelluksissa.

Taulukko: Tyypilliset painekytkimien asetukset kalvopumppuille eri sovelluksissa, perustuvat valmistajan tietoihin pumpun laiteluetteloista ja Hydraulic Instituten ohjeista.

Vaiheittainen menettely kalvopumpun painekytkimen säätämiseksi

Painekytkimen säätäminen vaatii pumpun turvallisen eristämisen, säätöruuvien tunnistamisen ja pienten asteittaisten muutosten tekemistä painemittarin tarkkailun aikana. Seuraava järjestysluettelo kuvaa mekaanisen kytkimen vakiomenettelyä, joka löytyy useimmista sähkölaitteista kalvopumppus .

1. Sammuta pumppu ja vapauta järjestelmän paine: Irrota virtalähde. Avaa hana tai tyhjennysventtiili laskeaksesi paineen nollaan. Varmista mittarilla, että lukema on 0 psi ennen jatkamista. Tämä vaihe on OSHA Lockout/Tagout -standardin 1910.147 mukainen turvallisuusvaatimus.
2. Paikanna painekytkin ja irrota kansi: Kytkin on tyypillisesti muovi- tai metallikotelo, joka on asennettu pumpun päähän tai läheiseen putkistoon. Irrota kansi ruuvaamalla irti yksi mutteri tai napsauttamalla se irti, jolloin jousikokoonpano ja sähköliittimet tulevat näkyviin.
3. Tunnista säätöruuvit: Kaksoisjousikytkimessä suurempi jousi (usein isommalla mutterilla) ohjaa katkaisupainetta, kun taas pienempi jousi säätää katkaisupainetta. Joissakin kytkimissä on yksi mutteri, joka säätää kytkentäpainetta, ja ero on tehtaalla kiinnitetty. Jos olet epävarma, katso pumpun käyttöohjetta tai kannen sisällä olevaa tarraa, jossa on yleensä kaavio.
4. Liitä painemittari ja käynnistä pumppu: Kannen ollessa pois päältä ja varoen koskettamasta jännitteisiä osia, kytke virta tilapäisesti uudelleen ja tarkkaile mittaria. Huomaa nykyiset päälle- ja katkaisupaineet pumpun pyöriessä. Voi olla hyödyllistä, että toinen henkilö tarkkailee mittaria säätäessäsi.
5. Säädä ensin käynnistyspaine (jos kaksoisjousi): Kierrä pienempää jousimutteria myötäpäivään lisätäksesi syöttöpainetta tai vastapäivään vähentääksesi sitä. Jokainen neljänneskierros muuttaa painetta tyypillisesti 2-3 psi. Säädä ja kierrä pumppua mitataksesi uusi kytkentäpiste.
6. Säädä katkaisupaine (isompi jousi): Kun katkaisu on asetettu oikein, käännä suurempaa jousimutteria myötäpäivään lisätäksesi katkaisupainetta (leveämpi ero) tai vastapäivään vähentääksesi sitä. Jos esimerkiksi haluat 30-50 psi:n alueen, aseta kytkimeksi 30 psi ja säädä sitten katkaisua, kunnes se pysähtyy 50 psi:iin. Suuren jousen kiristäminen lisää eroa.
7. Tarkista järjestelmä normaalikäytössä: Kun halutut paineet on saavutettu, kierrä pumppua vähintään kolme kertaa varmistaaksesi, että asetukset ovat vakaat. Vaihda kansi. Varmista, että pumppu ei pyöri nopeasti (lyhyt jaksotus), mikä osoittaa, että painesäiliö on vesistynyt tai että ero on liian kapea.

Yleisiä ongelmia painekytkimen säätämisessä

Väärä säätö voi johtaa lyhyeen kiertoon, riittämättömään paineeseen tai pumpun päällekäymiseen. Seuraavassa järjestämättömässä luettelossa on tyypillisiä ongelmia ja niiden syitä.

• Kytkin ei sammuta pumppua: Katkaisupaine voi olla asetettu liian korkeaksi, mikä ylittää pumpun suurimman nimellispaineen. A kalvopumppu on suurin käyttöpaine (esim. 60 psi), jota ei saa ylittää. Tarkista, ettei kytkimen sisällä ole tukossa painekytkimen porttia tai murtunutta kalvoa.
• Pumppu käynnistyy ja pysähtyy nopeasti (lyhyt kierto): Kytkentä- ja katkaisuero on liian pieni tai painesäiliön ilmatäyttö on riittämätön. Eron tulee olla vähintään 15 psi. Jos pumppu on vaativa tyyppi ilman säiliötä, itse kytkimessä voi olla sisäänrakennettu vähimmäisero 5–10 psi.
• Pumppu ei käynnisty: Kytkentäpaine voidaan asettaa käytettävissä olevan järjestelmäpaineen yläpuolelle tai kytkimen sisällä olevat kosketuskohdat ovat palaneet tai kuoppaisia. Viilaa pisteet kevyesti tai vaihda kytkin, jos jatkuvuus katoaa.
• Epäjohdonmukainen pyöräily: Likainen tai osittain tukossa oleva paineentunnistusportti aiheuttaa virheellisen toiminnan. Puhdista pumpun pään pieni portti, johon kytkin kiinnittyy, ohuella langalla tai paineilmalla.

Nykyaikaisten kalvopumppujen elektronisten painekytkimien säätäminen

Joissakin uusimpien mallien kalvopumpuissa on elektroninen painekytkin, jossa on digitaalinen näyttö ja painikesäätö, mikä eliminoi mekaaniset jouset. Nämä kytkimet käyttävät paineanturia ja mikrokontrolleria. Käyttäjä syöttää halutut käynnistys- ja katkaisupaineet suoraan psi:issä tai baareissa. Ohjaimessa voi olla myös ominaisuuksia, kuten kuivakäyntisuoja, pehmeä käynnistys ja vian kirjaaminen. Pump Industry Magazinen vuoden 2023 katsauksen mukaan elektroniset painekytkimet parantavat paineensäätötarkkuutta plus tai miinus 1 psi:iin verrattuna mekaanisten kytkimien plus tai miinus 3-5 psi:iin. Säätömenettely on valmistajakohtainen, mutta yleensä siihen kuuluu tilapainikkeen painaminen, ylä-/alasnuolien käyttäminen arvojen asettamiseen ja tallentaminen. Periaatteet pysyvät ennallaan: päällekytkennän on oltava riittävän alhainen pumpun käynnistämiseksi ennen kuin tarve aiheuttaa merkittävää painehäviötä, eikä katkaisu saa ylittää pumpun maksimipainetta.

Usein kysyttyjä kysymyksiä kalvopumpun painekytkimen säätämisestä

Mikä on painekytkimen tehdasasetus tyypilliselle 12 V kalvopumpulle?

Suurin osa 12V kalvopumppus matkailuauto- ja venekäyttöön on esiasetettu 30 - 40 psi:n kytkentä ja 50 - 60 psi:n katkaisu. Tarkat asetukset on lueteltu pumpun tarrassa tai käyttöohjeessa. Esimerkiksi yleinen spesifikaatio on 45 psi:n katkaisu ja 25 psi:n katkaisu, jolloin saadaan 20 psi:n ero.

Voinko säätää painekytkintä pumpun käydessä?

On erittäin suositeltavaa katkaista virta ennen säätöjen tekemistä. Jotkut säädöt edellyttävät kuitenkin painemittarin tarkkailua pumpun käydessä. Käytä tällaisissa tapauksissa eristettyjä työkaluja, pidä kädet poissa jännitteisistä liittimistä äläkä koskaan jätä kantta pois pysyvästi. Sähköiskun vaara on merkittävä; National Electrical Code (NEC) edellyttää, että kaikki jännitteiset osat on suojattava.

Mistä tiedän, onko painekytkin viallinen sen sijaan, että sitä olisi vain säädetty?

Jos painekytkin ei reagoi säätöön, näyttää palamisjälkiä koskettimissa tai antaa pumpun käydä jatkuvasti katkaisuasetuksen jälkeen, se on todennäköisesti viallinen. Mittaa kosketusresistanssi yleismittarilla; avoimissa koskettimissa tulee lukea ääretön vastus, suljettujen koskettimien tulee lukea alle 1 ohm. Tarkista myös kytkimen kalvo repeytymien varalta kohdistamalla alhainen ilmanpaine tuloaukkoon ja kuuntelemalla vuotojen varalta.

Miksi kalvopumpun painekytkin napsahtaa toistuvasti ilman moottorin käynnistymistä?

Tämä osoittaa, että kytkimen koskettimet sulkeutuvat (napsahdus), mutta moottori ei saa virtaa. Tarkista, onko moottorin lämpösuoja lauennut, kytkimen ja moottorin välinen johto ei ole löysällä tai käynnistyskondensaattori on viallinen. Itse kytkin voi olla kunnossa; ongelma on moottorin piirissä. Varmista, että pumpun virrankatkaisin tai sulake on ehjä.

Voinko käyttää eri pumpun painekytkintä kalvopumpussani?

Kyllä, jos vaihtokytkin vastaa sähkötehoa (jännite, ampeeri) ja painealuetta. Kytkimen on kyettävä käsittelemään pumpun täyden kuormituksen virtaa, joka on tyypillisesti 10-15 ampeeria 12 V DC pumpulla. Paineaukon kierteen koon (yleensä 1/4 tuuman NPT tai M12x1,5) on myös oltava sama. Kytkimen käyttö, jonka sähköteho on pienempi, voi aiheuttaa kosketushitsauksen ja tulipalon.

Johtopäätös: Oikea säätö varmistaa pumpun pitkän käyttöiän ja järjestelmän suorituskyvyn

Ymmärtäminen kuinka kalvopumppu säätää painekytkintään on ratkaisevan tärkeää tasaisen nesteen toimituksen ylläpitämisessä, pumppuvaurioiden estämisessä ja energiankäytön optimoinnissa. Noudattamalla huolellista säätömenettelyä ja tarkistamalla asetukset luotettavalla painemittarilla käyttäjä voi asettaa päälle- ja katkaisupaineet sovelluksen erityistarpeiden mukaan. Käytitpä sitten mekaanista jousikytkintä tai modernia elektronista säädintä, periaate pysyy samana: kytkin tunnistaa paineen ja toimii pumpun aivoina ja kertoo, milloin käynnistetään ja milloin pysähtyy. Paineentunnistimen säännöllinen tarkastus ja puhdistus pitää järjestelmän toiminnassa luotettavasti tuhansia jaksoja.
